Краткая история гребного винта: от деревянных лопастей до суперкавитирующих технологий

Смотря на корму теплохода или катера, мы видим привычный винт — несколько изогнутых лопастей, толкающих судно вперёд. Кажется, что так было всегда. Но за этим «простым» устройством скрывается почти двухвековая эволюция инженерной мысли. Гребной винт прошел путь от деревянных прототипов до высокотехнологичных изделий из титана и композитов. И на всём пути его судьба была неразрывно связана с развитием материалов для валов — ведь именно вал передает движителю мощность двигателя. Давайте проследим историю.

Рождение идеи: от Архимеда до Бернулли

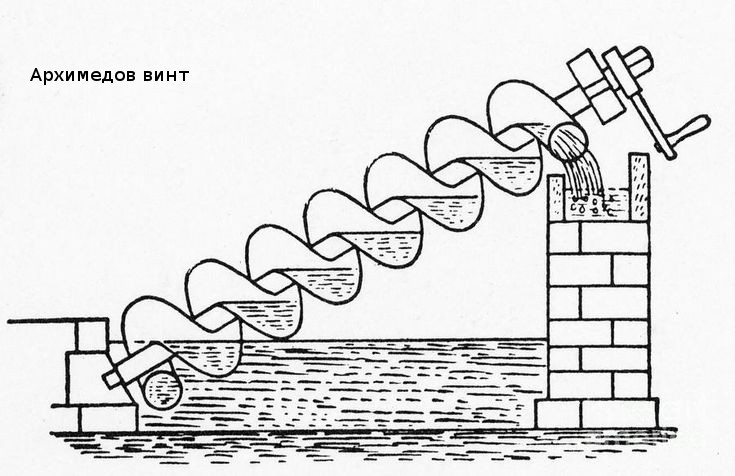

Задолго до появления первых пароходов люди знали винтовой принцип. Ещё Архимед в III веке до н.э. изобрёл устройство для подъёма воды — тот самый «архимедов винт». Вращающаяся спиральная поверхность внутри трубы перемещала воду вверх. Однако прямое применение этого принципа к движению судов произошло значительно позже — в море тогда господствовал парусный флот.

Лишь в 1752 году великий математик и механик Даниил Бернулли высказал мысль, что винтовую поверхность можно использовать как судовой движитель. Позже к этой идее обращался и Джеймс Уатт. Но прошло ещё почти 100 лет, прежде чем замысел реализовался в металле. Почему так долго? Во-первых, паровые машины долго оставались слабыми и ненадёжными. Во-вторых, инженеры были увлечены гребными колёсами — они казались прямым наследниками вёсел, и их преимущества выглядели очевидными. Потребовались упорство и случай, чтобы новый движитель вышел из тени.

1836 год: битва пионеров (Смит vs Эриксон)

Переломный момент наступил в 1836 году, когда идея использования винтовой поверхности одновременно захватила двух изобретателей по разные стороны Ла-Манша. Английский фермер Фрэнсис Смит, не имевший инженерного образования, построил небольшую лодку водоизмещением всего 6 тонн. Её движитель представлял собой полный виток винтовой поверхности — как шнек мясорубки. И тут случилось то, что вошло во все учебники: во время испытаний устройство сломалось, отвалилась большая часть, и лодка... пошла быстрее.

Так случайно открыли, что для движения нужен не полный виток, а лишь его фрагмент — современная форма с отдельными лопастями. Успех вдохновил Смита, и в 1838 году на воду спустили первый в мире винтовой пароход «Архимед» водоизмещением 237 тонн с двумя машинами по 45 л.с., развивавший до 9,8 узлов.

Почти одновременно шведский инженер Джон Эриксон, независимо от Смита, построил пароход «Стоктон» мощностью 70 сил. Его конструкция изначально представляла собой не классический гребной винт, а колесо с лопастями, поставленными под углом. Тем не менее, он совершил на «Стоктоне» смелый переход через Атлантику в Америку. Там его идеи встретили восторг: уже в начале 1840-х спустили первый винтовой фрегат США «Принцтон» с машиной в 400 сил, дававшей ход до 14 узлов.

Эпоха экспериментов с формой (вторая половина XIX века)

После триумфа первых движителей инженеры столкнулись с неожиданной проблемой — сильной вибрацией корпуса. В 1843 году на британском военном корабле «Ратлер» установили короткий двухзаходный винт диаметром 3,05 м, и выяснилось: наивыгоднейшая длина должна составлять лишь 1/6 шага для двухлопастного и 1/9 для трёхлопастного. Началось время поиска идеальной формы.

Появились конструкции с прогрессивным шагом — у переднего ребра шаг составлял 0,8–0,9 от шага у выходящего ребра, что устраняло удар лопасти о воду. Англичанин Гриффитс предложил вариант с лопастями, загнутыми вперёд на 1/25 диаметра, и муфтой увеличенного размера — вибрация резко снизилась, а такие изделия стали ставить на многие суда русского флота. Чуть позже Гирш и Манжен создали модели с криволинейными образующими.

Число лопастей тоже явилось предметом экспериментов: от двух до шести. Четырёх- и пятилопастные движители применяли на крупных океанских судах для уменьшения шума. К концу XIX века теория начала догонять практику: Тейлор, Барнаби и Фруд заложили основы науки о гребных винтах.

Проблема скорости: рождение кавитации

К началу XX века инженеры научились проектировать движители, но столкнулись с новым врагом — кавитацией. При быстром вращении на задней стороне лопасти давление падало настолько, что вода закипала при обычной температуре, образуя пузырьки пара. Когда эти пузырьки попадали в зону высокого давления, они схлопывались, создавая микроскопические ударные волны и кумулятивные струи, буквально выбивающие кусочки металла.

Долгое время кавитацию считали необъяснимым явлением: лопасти быстроходных кораблей теряли форму и эффективность всего за несколько месяцев. Инженеры искали способы борьбы — меняли профиль, увеличивали площадь, применяли более прочные материалы. Но радикальное решение пришло лишь с пониманием того, что кавитацию можно не подавлять, а использовать.

Эволюция материалов: от бронзы до титана

Параллельно с формой менялись и материалы. Первые винты отливали из чугуна и бронзы, но морская вода быстро их разрушала. На смену пришли латуни и марганцовистые бронзы. Настоящим прорывом стало создание в XX веке специальных сплавов — куниаля (медь-никель-алюминий), который по прочности не уступал стали, но практически не корродировал в морской воде.

Сегодня гребные винты крупных судов изготавливают из высокопрочных нержавеющих сталей и титановых сплавов. Однако даже современные материалы не спасают от кавитации — чтобы продлить срок службы, на кораблях устанавливают гидроакустические системы, предупреждающие экипаж о начале кавитационного режима.

Винт и вал: неразлучная пара в борьбе за ресурс

Эволюция движителя всегда шла рука об руку с развитием материалов для валов. Проблема гальванической коррозии стала очевидной ещё в XIX веке: бронзовый винт в паре со стальным валом создавал гальваническую пару, разрушающую менее благородный металл. Ещё Хэмфри Дэви в 1824 году предлагал защищать медные части кораблей железными протекторами.

Современные исследования подтверждают сложность этой проблемы: на поверхности валов возникают не только кавитационные, но и электрокоррозионные повреждения, требующие комплексной защиты. Сегодня для изоляции применяют специальные покрытия, резиновые облицовки и протекторную защиту.

Однако вернёмся к кавитации. В середине XX века инженеры предложили неожиданный способ превратить врага в союзника.

Суперкавитация: когда пузыри становятся друзьями

В 1940-х годах академик В.Л. Поздюнин предложил парадоксальное решение — не бороться с кавитацией, а использовать её. Он открыл явление суперкавитации: при определённых условиях за движущимся объектом образуется огромная кавитационная полость, которая замыкается далеко позади, не касаясь самого тела. Это резко снижает сопротивление воды.

Однако суперкавитация требует специальной конструкции лопастей — с клиновидным профилем, создающим эту полость. Применение таких движителей оправдано на очень высоких скоростях, где традиционные модели уже не работают.

Самый известный пример — российская ракета-торпеда «Шквал», развивающая скорость до 500 км/ч. Её носовой кавитатор создаёт пузырь, в котором торпеда буквально летит, почти не испытывая сопротивления воды. Ту же идею использовали конструкторы двухсредного автомата АДС: его игольчатая пуля имеет плоский наконечник, создающий кавитационную полость для устойчивого движения под водой.

Ремонт и восстановление: современные технологии

Однако даже самые совершенные суперкавитирующие конструкции со временем изнашиваются. Коррозия, кавитационная эрозия, механические повреждения — всё это требует регулярного ремонта.

Традиционный метод — наплавка — постепенно уступает место новым технологиям. Современные исследования показывают перспективность использования полимерных составов на основе эпоксидных смол для заделки кавитационных раковин.

Однако главная проблема полимеров — низкая адгезия к металлу. Учёные ищут способы её повышения, и если проблема будет решена, наплавка может уйти в прошлое. Пока же в судоремонте используют материалы, максимально близкие по составу к материалу самого изделия, фокусируясь на регулярном восстановлении поверхности.

Заключение

От деревянных прототипов и чугунных винтов XIX века до титановых суперкавитирующих конструкций — эволюция гребного движителя продолжается уже почти 200 лет. Менялись формы, материалы, технологии, но неизменным оставалось одно: стремление инженеров заставить воду работать эффективнее. Сегодня гребной винт — это не просто «железка с лопастями», а высокотехнологичный продукт, объединяющий гидродинамику, материаловедение и цифровые технологии. И как показала история, впереди нас ждут новые открытия.
