Устройство ленточного конвейера: от рамы до автоматизации — полный разбор

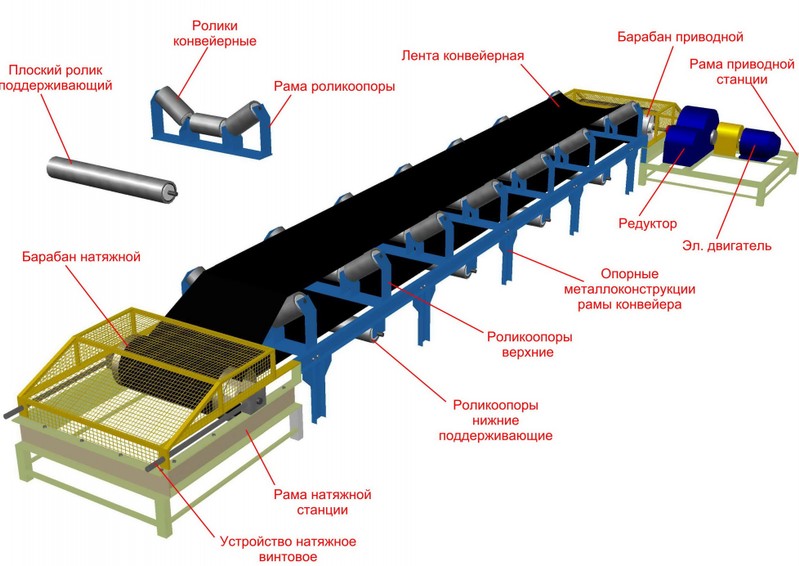

Что называют устройством ленточного конвейера? Это совокупность несущей рамы (става), приводного и натяжного барабанов, роликоопор, бесконечной транспортёрной ленты, загрузочного и разгрузочного узлов, систем очистки и автоматики. Все элементы работают в замкнутом контуре, обеспечивая непрерывное перемещение груза от места загрузки до точки выгрузки. Именно такую систему и разберём подробно.

Сегодня ленточный конвейер — основа внутризаводской логистики складов, портов, зерновых терминалов, строек и пищевых производств. Поломка одного узла останавливает всю цепочку — от подачи сырья до отгрузки заказчику. Знание конструкции помогает руководителю любого профиля предотвратить дорогостоящие простои.

Принцип работы един для всех отраслей: бесконечная лента катится по замкнутому контуру на вращающихся роликах и переносит груз. За внешней простотой скрыта сложная инженерная система. Приводной барабан с футеровкой через муфту соединён с мотор-редуктором. На противоположном конце става смонтировано натяжное устройство, поддерживающее полотно в рабочем состоянии. Между ними — десятки желобчатых роликоопор: они удерживают материал от просыпания и задают траекторию движения. Добавьте загрузочный лоток, разгрузочные секции, очистные скребки — получится транспортный комплекс, от которого зависит производительность. Дальше подробно разберём каждый узел.

Несущая система: рама и роликоопоры

Ключевые элементы несущей системы:

• Секции става (швеллер, двутавр) на болтовых соединениях

• Продольные балки для крепления роликоопор

• Желобчатые роликоопоры (3 или 5 роликов) с закрытыми подшипниками

• Узлы крепления и антикоррозионное покрытие

Основание воспринимает совокупные нагрузки от движущегося груза, бесконечной ленты и вращающихся частей. Если на этом уровне допущена ошибка — неточный расчёт, невыверенная геометрия, слабый сварной шов, — исправлять её поздно: появляются вибрации, сбивается центровка, начинается ускоренный износ дорогостоящих компонентов. Именно поэтому проектированию каркаса уделяют особое внимание — от точности на этом этапе зависит работа всех последующих узлов.

Став собирают из отдельных секций на болтовых соединениях. Модульная конструкция упрощает перевозку и позволяет наращивать трассу по мере развития производства. Каждый сегмент изготавливают из прокатного профиля — швеллера или двутавра — с антикоррозионным покрытием. Здесь важно качество металла и сварных швов: при круглосуточной работе слабый стык трескается, а затем рвётся вся нитка.

Роликоопоры крепят на продольные балки с фиксированным шагом. Расстояние между ними рассчитывают под конкретный материал: тяжёлая руда требует частой расстановки, лёгкое зерно позволяет увеличить интервал. Желоб, образованный тремя (в специальных исполнениях — пятью) роликами, формирует опорную поверхность для сыпучего груза и предотвращает просыпание по краям. Подшипниковые узлы закрытого типа с долговременной смазкой снижают сопротивление вращению и экономят электроэнергию в течение всего срока службы.

 Состояние самого затратного расходника — транспортёрной ленты — напрямую зависит от точности геометрии рамы. При малейшем перекосе полотно смещается, трётся о борта и изнашивается раньше планового срока. Ровная, жёсткая несущая система способна кратно продлить ресурс резинотканевой ленты. Именно поэтому заводской контроль сварных соединений и допусков влияет на длительность межремонтных интервалов.

Каркас остаётся неподвижной основой. Движение всей системе задаёт следующий узел — приводная группа.

Приводная группа: сердце машины

Состав приводной группы:

• Приводной барабан с футеровкой

• Мотор-редуктор (или двигатель + отдельный редуктор)

• Соединительная муфта (жёсткая, гидродинамическая)

• Частотный преобразователь (опционально)

Именно здесь рождается тяговое усилие, заставляющее многотонную ленту двигаться без рывков и пробуксовок. Слабый привод ведёт к постоянным остановкам, перегрузка двигателя пережигает обмотки, а изношенная футеровка барабана вызывает ускоренное истирание полотна.

Главный элемент — приводной барабан. Массивная стальная обечайка принимает крутящий момент от редуктора и за счёт трения передаёт его ленте. Чтобы усилие передавалось без пробуксовки, поверхность обечайки покрывают футеровочным слоем. Тип футеровки подбирают под конкретные условия: гладкая резина — для сухих материалов, ромбовидная насечка — для влажных и загрязнённых сред, планчатая накладка — для высоких нагрузок на наклонных трассах. Правильный подбор рисунка определяет срок службы ленты и самой обечайки, защищая её от абразивного износа.

Вращение на вал подаёт мотор-редуктор — единый блок, объединяющий электродвигатель и понижающую передачу. Такая компоновка компактна, уменьшает число открытых соединений и упрощает обслуживание. Для тяжёлых конвейеров часто применяют отдельный редуктор с гидродинамической муфтой или частотным преобразователем, которые защищают механизм от пиковых нагрузок при пуске. Частотный преобразователь дополнительно обеспечивает плавный разгон, экономит энергию при частичной загрузке и позволяет точно регулировать скорость под технологический ритм цеха.

При расчёте мощности учитывают массу груза, угол наклона и общую длину трассы. Ошибка в этом звене ведет либо к пробуксовке под нагрузкой, либо перегреву с преждевременным выходом мотора из строя. Инженер подбирает параметры привода строго под конкретный материал, исключая типовые решения «на глаз».

Когда тяга обеспечена, важным становится удержание ленты в стабильном натяжении по всему замкнутому контуру. Эту задачу решает натяжное устройство.

Система натяжения: винтовое и грузовое исполнение

Сравнение натяжных механизмов

Ослабление полотна оборачивается пробуксовкой на приводе, сходом с роликоопор и ускоренным износом кромок. Натяжное устройство устраняет эти риски и компенсирует вытяжку ленты в ходе эксплуатации.

Для коротких конвейеров со ставом до 20–30 метров оптимален винтовой механизм. Два ходовых винта с трапецеидальной резьбой вмонтированы в боковины рамы. Вращая гайки, оператор смещает ось концевого барабана и регулирует натяжение. Этот способ ценят за компактность и низкую стоимость. Однако он чувствителен к человеческому фактору: перетяжка перегружает подшипники и ускоряет вытяжку ленты, недотяжка вызывает проскальзывание на приводе. Заводская сборка с выверенными допусками и чёткой маркировкой резьбовых пар сводит вероятность ошибки к минимуму.

Конвейеры большой протяжённости — от сотен метров до нескольких километров — требуют автоматической компенсации вытяжки. В них применяют грузовое натяжное устройство: натяжная тележка с барабаном оттягивается тросом через систему блоков массивным противовесом. Полотно находится под стабильным усилием независимо от температуры и влажности. Принцип саморегуляции освобождает персонал от постоянного контроля — гравитация делает всё без участия человека. Для стеснённых площадок разработаны лебёдочные модификации с датчиками натяжения, передающими сигнал на центральный пульт диспетчера.

Ошибка в выборе натяжного усилия дорого обходится. Недостаточное — вызывает пробуксовку и истирание полотна о приводной барабан, чрезмерное — рвёт борта и разрушает подшипниковые опоры. Поэтому на этапе заказа инженер рассчитывает ход натяжки под конкретный материал и длину става. Точно подобранный механизм с запасом регулировки продлевает ресурс всех элементов трассы на годы вперёд.

После установки натяжения и разгона ленты до рабочих скоростей начинается главная задача — приём и выгрузка материала.

Загрузочное устройство и разгрузочные узлы

Основные элементы тракта загрузки-выгрузки:

• Приёмный лоток с износостойкой футеровкой

• Направляющие борта и амортизирующие роликоопоры

• Уплотнения от просыпания

• Концевой барабан или плужковый сбрасыватель

• Передвижная разгрузочная тележка (опционально)

• Очистные скребки с полиуретановыми лезвиями

Точки входа и выхода материала влияют на целостность полотна. Если загрузка организована неправильно — без приёмного лотка, амортизирующих опор и направляющих бортов, — удар крупного куска породы способен повредить резинотканевую основу уже в первые часы работы. Небрежный отвод груза на ходу создаёт задиры и ускоренный износ кромок. Вот почему тщательное исполнение этих зон определяет безаварийный интервал использования трассы.

Загрузочное устройство начинается с приёмного лотка усиленной конструкции. Сварной короб из износостойкой стали выдерживает многократные удары падающего сырья, сменная футеровка предохраняет металл от истирания. Внутри лотка ставят направляющие борта, формирующие поток точно по центру движущейся ленты. Под зоной падения монтируют амортизирующие роликоопоры с резиновыми кольцами — они гасят энергию удара и спасают полотно от пробоин. Плотное прилегание уплотнений исключает просыпание мелочи под став.

Разгрузочные узлы завершают цикл: сбрасывают материал в накопительный бункер или на следующий транспортёр. Базовое решение — концевой барабан. Лента огибает обечайку, и груз под действием силы тяжести и инерции отделяется от неё, ссыпаясь в разгрузочную воронку. Для промежуточной выдачи по трассе применяют плужковые сбрасыватели; наклонный щит сталкивает поток в сторону. Если требуется выгрузка в нескольких точках без остановки движения, используют передвижные разгрузочные тележки. Они оснащены собственными барабанами и приводом, смещаются вдоль става по команде оператора.

Любое перемещение сыпучих материалов оставляет на полотне налипшие частицы. Очистные скребки с полиуретановыми лезвиями снимают этот слой сразу за приводным барабаном и предотвращают образование наростов на роликах и холостых ветвях. Регулярный отвод загрязнений продлевает ресурс вращающихся частей и сокращает внеплановые простои.

Область применения: от карьера до обогатительной фабрики

Как меняется конструкция под отрасль:

• Горная добыча — усиленные роликоопоры, частая расстановка, грузовое натяжение, марганцовистая футеровка лотка.

• Обогатительные фабрики — нержавеющая сталь, водоотводящая футеровка, усиленные скребки.

• Химическая промышленность — полимерные покрытия, химически стойкая лента (ПВХ, полиуретан), герметичные подшипники.

• Строительство, зерно, порты — лёгкая модульная рама, пылезащитные кожухи, пониженные скорости, пищевые допуски.

Ленточный конвейер давно стал межотраслевым инструментом. Принцип действия остаётся единым, а материалы исполнения, конструкция узлов и уровень автоматизации меняются в зависимости от технологических условий конкретного производства. Заводская адаптация под специфику материала и среды служит залогом долгой работы без внеплановых ремонтов.

Горная добыча предъявляет самые жёсткие требования. Карьерный щебень, руда, уголь — абразивные и тяжёлые грузы, способные вызвать интенсивный износ даже у износостойкой стали. Конвейеры для этой сферы оснащают усиленными роликоопорами с частым шагом, утолщённой резинотканевой лентой и загрузочным лотком с массивной марганцовистой футеровкой. Натяжное устройство обязательно применяют грузового типа: длина става редко бывает меньше сотни метров, а температурные перепады на открытых карьерах вызывают заметное удлинение полотна.

Обогатительные фабрики добавляют влагу и химически активные реагенты. Мокрая порода налипает на обечайку приводного барабана и провоцирует пробуксовку. Корпусные детали требуют антикоррозионной защиты либо выполняются из нержавеющей стали. Здесь особенно важны усиленные очистные скребки и гладкая футеровка с водоотводящими канавками, предотвращающая гидроклин. Производство нуждается в непрерывном цикле, поэтому инженеры закладывают многократный запас прочности на износ.

Химическая промышленность и выпуск удобрений связаны с агрессивными средами — кислотами, щелочами, солями. Металл рамы и крепежа покрывают многослойными полимерными составами, а для ленты применяют специальные химически стойкие материалы (резинотканевые маслобензостойкие, полиуретановые или ПВХ). Подшипниковые узлы полностью герметизируют. Малейшая коррозия способна разрушить несущую систему за сезон, поэтому экономия на материалах недопустима.

Строительный сектор, зерновые терминалы и портовая перевалка ценят мобильность и скорость. Здесь востребованы модульные конвейеры на лёгкой раме с быстрой стыковкой секций. Пылеобразующие грузы — цемент, мука, минеральные порошки — требуют закрытого исполнения става, пылезащитных кожухов и пониженных скоростей движения, исключающих разнос взвеси. Пищевые продукты транспортируют лентами из материалов, допущенных к контакту с продовольствием.

В каждом из описанных случаев конструкция разрабатывается строго под задачу, исключая типовые блоки без учёта рабочей среды. Индивидуальный подбор узлов кратно продлевает ресурс техники и обеспечивает стабильно низкую себестоимость перевозки тонны груза.

Заключение. Точность изготовления — залог долгой работы

Разбор конструкции подтверждает прямую связь: каждый узел влияет на итоговую надёжность и эксплуатационные расходы.

• Рама с выверенной геометрией предотвращает сход полотна.

• Привод с правильно подобранной футеровкой исключает пробуксовку и преждевременный износ.

• Натяжной механизм, рассчитанный под конкретную трассу, устраняет проскальзывание и порывы.

• Загрузочный лоток с амортизацией бережёт резинотканевую основу от повреждений.

• Разгрузочные секции и скребки убирают налипание, сокращая внеплановые простои.

Объединить всё это в надёжный комплекс способен производитель, опирающийся на глубокое понимание физики процесса и строгий инженерный расчёт.
